全自動裱紙翻轉機

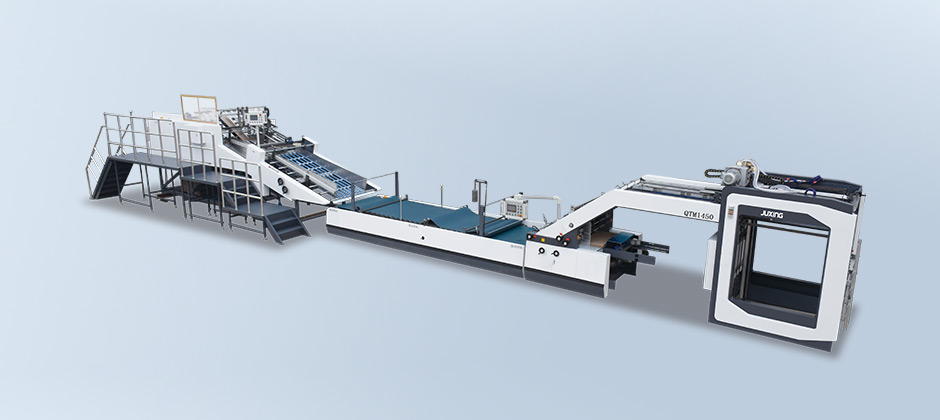

QTM1300/1450/1650/2100全自動高速裱紙+翻轉機

產品 · 參數

裱紙機主要技術參數
型號 QTM1300
最大用紙(L×W) (mm) 1300X1300
最小用紙(L×W) (mm) 500X440
面紙厚度 (g/m2) 120~450
底紙厚度 ABCEF 3&5 Ply
最高速度 (m/min) 153
前規貼合精度 （視紙張情況）(mm) ±0.75
機器總重 (kg) 8700
長x寬x高 (mm) 14180x2200x2850
整機總功率 (kw) 18.2
電源 3~380V（50Hz）
型號 QTM1450
最大用紙(L×W) (mm) 1450X1450
最小用紙(L×W) (mm) 500X440
面紙厚度 (g/m2) 120~450
底紙厚度 ABCEF 3&5 Ply
最高速度 (m/min) 153
前規貼合精度 (mm) ±0.75
機器總重 (kg) 9500
長x寬x高 (mm) 14180x2300x2850
整機總功率 (kw) 18.2
電源 3~380V（50Hz）
型號 QTM1650
最大用紙(L×W) (mm) 1650X1600
最小用紙(L×W) (mm) 500X440
面紙厚度 (g/m2) 120~450
底紙厚度 ABCEF 3&5 Ply
最高速度 (m/min) 153
前規貼合精度 (mm) ±0.75
機器總重 (kg) 10500
長x寬x高 (mm) 14330x2500x2850
整機總功率 (kw) 18.2
電源 3~380V（50Hz）

翻轉機主要技術參數
型號 FZ1300
最大用紙 (mm) 1300X1300
最小用紙 (mm) 500X440
最小收集厚度 70
最大收集厚度 180
最高速度（p/hr) 10000
紙垛高度 1300
機器總重（Kg） 6000
所需動力（Kw） 8
長x寬x高 7950X3500X3400
型號 FZ1450
最大用紙 (mm) 1450X1450
最小用紙 (mm) 500X440
最小收集厚度 70
最大收集厚度 180
最高速度（p/hr) 10000
紙垛高度 1300
機器總重（Kg） 6900
所需動力（Kw） 8
長x寬x高 7950X3500X3400
型號 FZ1650
最大用紙 (mm) 1650X1600
最小用紙 (mm) 500X440
最小收集厚度 70
最大收集厚度 180
最高速度（p/hr) 10000
紙垛高度 1300
機器總重（Kg） 8000
所需動力（Kw） 9
長x寬x高 8560X3700X3550

特點 · 說明

裱紙部特點說明

本機同時采用運動控制系統與伺服系統，并配合本公司技術使整機空運轉速度可達每小時15000次，在紙張狀態允許時，工作速度可達12000張/小時。

本機可根據紙張的尺寸，調整主機與給紙系統的轉速差，使主機在盡量低速的運轉狀況下完成紙張貼合。在關于面紙的超前量控制方面，該機更是可以方便地通過人機界面輸入所需要的面紙超前數據即可完成調整工作，而不需要傳統繁雜的機械操作。

本機配有面紙側拉規結構，可使面紙的規位得到準確控制。

本機適用于各楞型瓦楞紙與卡紙貼合。

電氣采用進口元器件，穩定可靠。

采用變頻器調速系統，實現無極變速。

采用自動上膠系統，提高自動化程度。

翻轉部特點說明

本機翻轉部采用伺服驅動，響應速度快，控制準確，能實現7MM五層板10000張/小時連續不停機工作，并且可以和絕大多數壓合機對接。

采用翻轉結構，大大縮短翻轉時間周期，確保高速平穩運轉。

主副收紙加拍齊結構，實現不停機連續運轉，在保障紙堆整齊的前提下，有效地提高生產效率。

進口動力電氣元件，為本機提供了有效動力保障。

本機關鍵零件采用數控設備加工，嚴格按IS9001標準（證書號：053218QR1）工藝裝配， 使得機械噪音低、性能穩定可靠。



局部 · 說明

  • +高速飛達

    該飛達運行速度可達到15000張/小時。運行平穩，走紙可靠。

  • +翻轉部

    采用獨特翻轉結構，大大縮短翻轉時間周期，確保高速平穩運轉。

  • +前緣給紙部分

    前緣給紙結構，能夠更好地適應各類彎曲變形的紙張。配合大風力風機，保障紙張更平穩地進入輸紙涂膠部分。

  • + 運動控制系統

    采用運動控制系統與伺服系統的技術結合，使整機操作性更簡便、實用，且紙張貼合精度更穩定。 性更簡便、實用，且紙張貼合精度更穩定。

  • +涂膠部分

    該涂膠部分，采用特有工藝之網紋輥，使整機涂膠均勻，并且與傳統工藝之網紋輥相比較，每平米涂膠量可降低約5克。

  • +紙垛出紙部

    主副收紙加拍齊結構，實現不停機連續運轉，在保障紙堆整齊的前提下，有效地提高生產效率。
